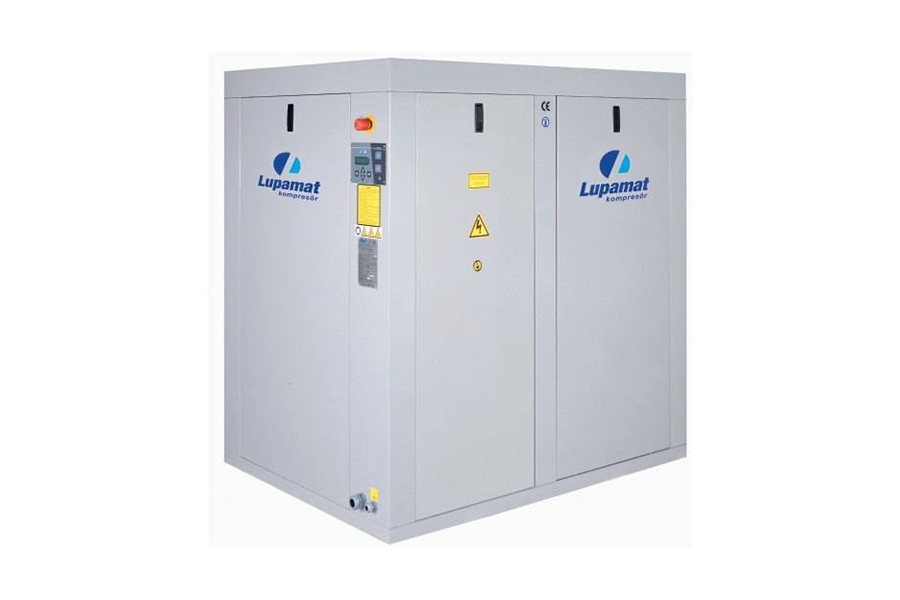

CN Serisi Vidalı Kompresörler

Kompresör yıldız-üçgen kontrol sistemi ile yol verilmektedir.
V kayış-kasnak ile tahrik edilmektedir.
V-Kayış gerdirme sistemi ile V-kayış gerginliği  doğrudan kolayca yapılabilmektedir.

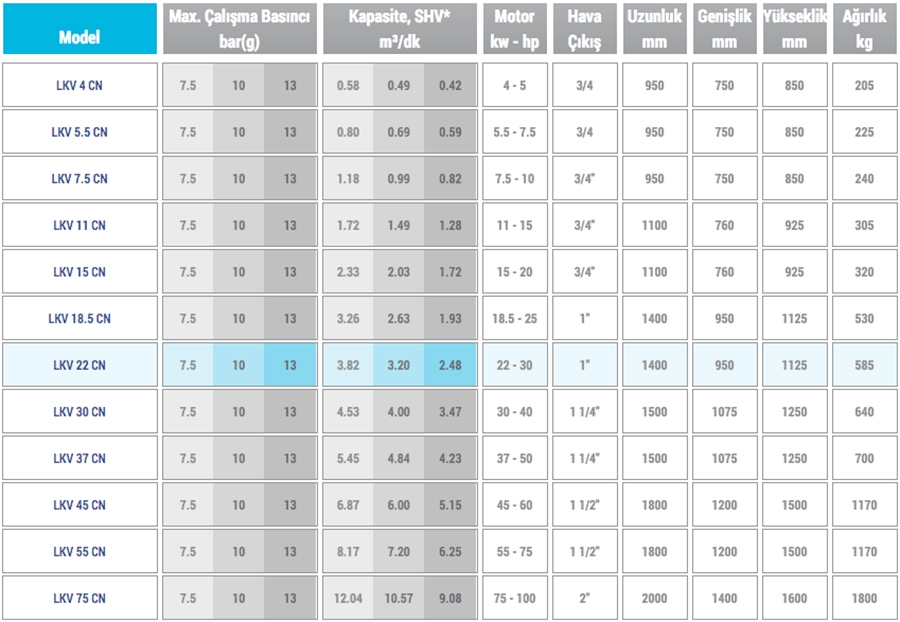

4 -75kW güç aralığında ve 7.5 / 10 / 13 bar çalışma basınçlarına göre dizayn edilmiştir.
Minimum basınç valfi,yağ filitresi,separatör ve termostatik karıştırıcı valf kombine olarak tek bir blok  üzerinde toplanmıştır.
Kabin en uygun kullanım şartlarına göre dizayn edilmiştir :Titreşim,muhtelif yerlerde lastik takoz ve conta elemanlar kullanılarak minimize edilmiştir.Gürültü,kabin iç yüzeylerine yanmaz ses izolasyon süngeri kaplanmasıyla en aza indirgenmiştir.Kabin kapaklarının basmalı açma-kapama kilit sistemi ile kolay servis uygulamaları yapabilmeye imkan sağlanmıştır.Soğutma havasının sessiz bir şekilde dış ortama atılması çıkış pancuru ile sağlanmıştır.
Tek kademeli ve yağ püskürtmeli özelliğe sahip olan vida gurubu hava-yağ tankı (separatör) tankının üzerine monte edilmiştir.
Hava-yağ soğutma sistemi hava-yağ soğutucusuna entegre edilen aksiyal fan ile sağlanmaktadır.
Hava-yağ devrelerinde hidrolik hortum ,Pnömatik kontrol sistemi devrelerinde ise teflon hortum kullanılmaktadır.
Yağ devresindeki yağın sıcaklığını kontrol ederek vida bloğuna en uygun sıcaklıkta yağ gönderilmesini sağlayan termostatik karıştırıcı valf separatör bloğu ile kombinelidir.
Yağ filitresi elemanı separatör bloğu ile kombineli yağ filitresi gövdesine takılmıştır.
Hava filitre elemanı kolay değiştirilebilmeyi sağlayan plastik filitre kabı içerisine yerleştirilmiştir
Emilen havanın kontrolü  hava emişi devresindeki vida gurubu üzerine monte edilen emiş kontrol valfi ile 3/2 yollu selonoid valf (kompresör yükte-boşta çalışma) yardımı sayesinde mikroişlemcili kontrol ünitesi ile sağlanmaktadır.
Hava-yağ devresindeki hava-yağ karışımını birbirinden ayırmak için kullanılan spin-on tipli separatör , separatör bloğu ile kombineli separatör gövdesine takılmıştır.
Separatör bloğu üzerinde kullanılan  kompresör işletme basıncının +1 bar üzerine ayarlanmış emniyet subabı ile Hava-yağ tankı aşırı basınç durumuna karşı güvenceye alınmıştır.
Hava-yağ dolaşım sisteminin sıcaklık kontrolü yağ devresine entegre edilmiş NTC sıcaklık sensörü sayesinde mikroişlemcili kontrol ünitesi ile sağlanmaktadır.
Hava sisteminin basınç kontrolü hava dolaşım sisteminin sadece şebeke tarafına entegre edilmiş basınç transmitteri sayesinde  mikroişlemcili kontrol ünitesi ile sağlanmaktadır.
Kompresör çalışırken separatör geri yağ dönüş hattı üzerine entegre edilmiş yağ akış gözü sayesinde  separatörden süzülen yağın vida gurubuna tekrar geri dönüşü izlenebilmektedir.
Hava-yağ tankı üzerine monte edilen yağ seviye göstergesi ile yağın durumu kolayca izlenebilmektedir.
Opsiyonel özellik: Tüketilen hava kadar üretilen hava miktarı oransal kontrol valf (enerji tasarrufu ve düzenli çalışma ) ile sağlanabilmektedir.
Opsiyonel özellik : 37kW ve üzerindeki su soğutmalı kompresör tiplerine sıcak su avantajı sağlayan ısı geri kazanımı sistemi  entegre edilebilmektedir.
Opsiyonel özellik : Kış mevsimi şartlarının ağır olduğu koşullarda yağın donmaya karşı korumasını sağlayan yağ sısıtıcı sistemi kompresöre entegre edilebilmektedir.
Opsiyonel özellik : Birden fazla kompresörün tek bir kontrol ünitesinden (7 kompresöre kadar) çalıştırılarak eşit yaşlandırma veya enerji tasarrufu yapılması mümkün olmaktadır.
Opsiyonel özellik : Kompresörlere entegre edilen uzaktan izleme sistemi ile kompresörlerin çalışma durmunun her an uzak bir noktan kompresör ile bağlantı kurularak izlenebilmesi sağlanabilmektedir.
Mikroişlemcili Kontrol Ünitesi :
  • Kompresör paneli ve ünitesi tek bir panelde , 2x16 grafik LCD ekran,TTL  veri yolu ile modbus RTU haberlşeme protokolü/ eşit yaşlandırma ve uzaktan izleme
  • Kompresör ekranında kompresör çalışma durumlarının izlenebilmesi  (Duruyor,duracak,starta geçiyor, motor yol ver, boşta çalışıyor, yükte çalışıyor, oto. beklemede, onay bekliyor)
  • Kalan servis bakım sürelerinin izlenebilmesi (Genel servis süresi,yağ filitre elemanı değişim süresi,hava filitresi değişim süresi,yağ değişim süresi,separatör değişim süresi,motor rulman değişim süresi ,vida bloğu rulman değişim süresi ,rulman yağlama süresi  )
  • Kompresörün verdiği son 15 arıza bilgisinin kayıt edilmesi
  • Dil seçeneğinin yapılabilmesi (Türkçe+İngilizce,Türkçe+Rusça)
  • Birim seçeneğinin yapılabilmesi (bar, Psi / ºC , ºF )
  • Kompresörün gerekli bakımının ve kontrolünün mutlaka yapılması için tanımlanmış (kompresörü durdurmayan) uyarı mesajları (Sıcaklık yüksek arızası,basınç yüksek arızası,enerji kesildi arızası,genel servis süresi,yağ filitre elemanı değişim süresi,hava filitresi değişim süresi,yağ değişim süresi,separatör değişim süresi,motor rulman değişim süresi ,vida bloğu rulman değişim süresi ,rulman yağlama süresi )
  • Kompresörün güvenliği için durdurulmaya tanımlanmış kritik arızalar : Acil Stop , Ana Motor Termik, Fan Motor Termik ,Faz Sırası , Basınç Sensörü , Sıcaklık Sensorü , Aşırı Sıcaklık , Aşırı Basınç , Düşük Sıcaklık , Kısadevre Hatası , Saattaki Kalkış
  • Kompresörün mikroişlemcili kontrol sistemi 30dk içinde 3 kez aynı arızayı (Acil stop,Ana motor termik arızası,Vida sıcaklıklığı yüksek arızası ) vermesi durumunda kendini şifreleyerek güvenlik moduna almaktadır (Kompresör çalışmasını durdurmaktadır ve mutlaka Yetkili servis müdahalesi gerekmektedir)
  • Kullanıcılar için tanımlanmış değiştirilebilir kullanıcı parametreleri ve bu parametreler menüsünü şifreleyebilme özelliği
